STANDARD MICROSYSTEMS CORPORATION
ETHERNET SMC3016/MC
NIC Type | Ethernet |
Transfer Rate | 10Mbps |
Data Bus | 16-bit MCA |
Topology | Linear Bus |
Wiring Type | RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
Boot ROM | Available |
CABLE TYPE | ||||

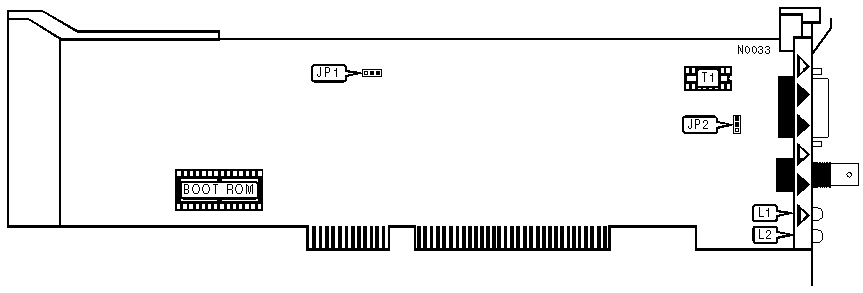

Type | JP1 | JP2 | Pulse Transformer T1 | |
» | RG-58A/U 50ohm coaxial | Open | Open | installed |
AUI transceiver via DB-15 port | Closed | Open | not installed |
DIAGNOSTIC LED(S) | ||
LED | Status | Condition |
LED1 | On | Data is being transmitted |
LED1 | Off | Data is not being transmitted |
LED2 | On | Data is being received |
LED2 | Off | Data is not being received |
