LCS-8634 (REV. A) Network Card Settings and Configuration







LONGSHINE MICROSYSTEM, INC.

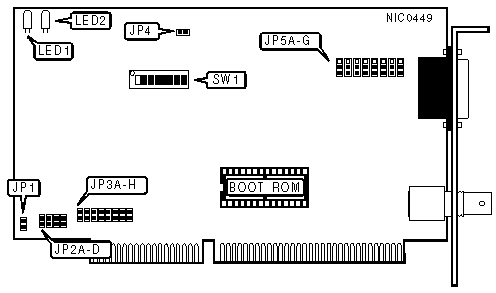

LCS-8634 (REV. A)

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear Bus

Wiring Type

RG58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

COMPATABILITY MODE

Setting

JP1

»

Disabled

Open



Enabled

Closed

Note:Some systems use non-standard timing. If your system does not work with this card or your

DMA CHANNEL

Channel

JP2A

JP2B

JP2C

JP2D

»

Disabled

Open

Open

Open

Open



DMA5

Closed

Open

Closed

Open



DMA6

Open

Closed

Open

Closed

INTERUPT REQUEST

IRQ

JP3A

JP3B

JP3C

JP3D

JP3E

JP3F

JP3G

JP3H



2/9

Open

Open

Open

Open

Closed

Open

Open

Open

»

3

Open

Open

Open

Open

Open

Open

Open

Closed



4

Open

Open

Open

Open

Open

Open

Closed

Open



5

Open

Open

Open

Open

Open

Closed

Open

Open



10

Open

Open

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open

Open

Open



12

Open

Closed

Open

Open

Open

Open

Open

Open



15

Closed

Open

Open

Open

Open

Open

Open

Open

BOOT ROM

Setting

JP4

»

Disabled

Open



Enabled

Closed

CABLE TYPE

Type

JP5A - JP5H

»

RG58A/U 50ohm coaxial

Pins 2 & 3 closed



AUI transceiver via DB-15 port

Pins 1 & 2 closed

BOOT ROM ADDRESS

Base Address

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5



C0000 - C1FFFh

On

On

On

On

On



C2000 - C3FFFh

On

On

On

On

Off



C4000 - C5FFFh

On

On

On

Off

On



C6000 - C7FFFh

On

On

On

Off

Off

»

C8000 - C9FFFh

On

On

Off

On

On



CA000 - CBFFFh

On

On

Off

On

Off



CC000 - CDFFFh

On

On

Off

Off

On



CE000 - CFFFFh

On

On

Off

Off

Off



D0000 - D1FFFh

On

Off

On

On

On



D2000 - D3FFFh

On

Off

On

On

Off



D4000 - D5FFFh

On

Off

On

Off

On



D6000 - D7FFFh

On

Off

On

Off

Off



D8000 - D9FFFh

On

Off

Off

On

On



DA000 - DBFFFh

On

Off

Off

On

Off



DC000 - DDFFFh

On

Off

Off

Off

On



DE000 - DFFFFh

On

Off

Off

Off

Off



E0000 - E1FFFh

Off

On

On

On

On



E2000 - E3FFFh

Off

On

On

On

Off



E4000 - E5FFFh

Off

On

On

Off

On



E6000 - E7FFFh

Off

On

On

Off

Off



E8000 - E9FFFh

Off

On

Off

On

On



EA000 - EBFFFh

Off

On

Off

On

Off



EC000 - EDFFFh

Off

On

Off

Off

On



EE000 - EFFFFh

Off

On

Off

Off

Off



F0000 - F1FFFh

Off

Off

On

On

On



F2000 - F3FFFh

Off

Off

On

On

Off

I/O BASE ADDRESS

Address

SW1/6

SW1/7

SW1/8

300 - 31Fh

On

On

On

320 - 33Fh

On

On

Off

340 - 35Fh

On

Off

On

360 - 37Fh

On

Off

Off

380 - 39Fh

Off

On

On

3A0 - 3BFh

Off

On

Off

3C0 - 3DFh

Off

Off

On

3E0 - 3FFh

Off

Off

Off

DIAGNOSTIC LED(S)

LED

Color

Status

Condition

LED1

Red

On

Data is being transmitted

LED1

Red

Off

Data is not being transmitted

LED2

Green

On

Data is being received

LED2

Green

Off

Data is not being received
