AMERICAN RESEARCH CORPORATION
ETHERFLEX 16B, PCN013

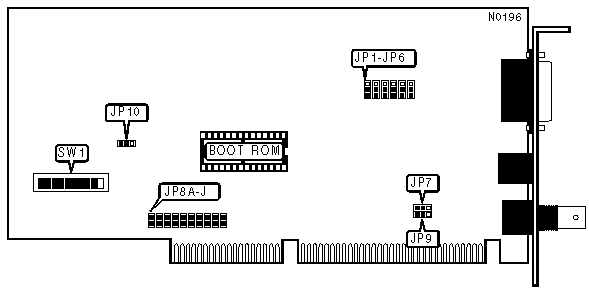

NIC Type | Ethernet |
Transfer Rate | 10Mbps |
Data Bus | 16-bit ISA |
Topology | Star Linear Bus |
Wiring Type | Unshielded twisted pair RG58A/U 50ohm coaxial DIX transceiver via DB-15 port |
Boot ROM | Available |
I/O BASE ADDRESS | ||||||
Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | |
200h | Off | On | On | On | On | |
220h | Off | On | On | On | Off | |
240h | Off | On | On | Off | On | |
260h | Off | On | On | Off | Off | |
280h | Off | On | Off | On | On | |
2A0h | Off | On | Off | On | Off | |
2C0h | Off | On | Off | Off | On | |
2E0h | Off | On | Off | Off | Off | |
» | 300h | Off | Off | On | On | On |
320h | Off | Off | On | On | Off | |
340h | Off | Off | On | Off | On | |
360h | Off | Off | On | Off | Off | |
380h | Off | Off | Off | On | On | |
3A0h | Off | Off | Off | On | Off | |
3C0h | Off | Off | Off | Off | On | |
3E0h | Off | Off | Off | Off | Off |
BOOT ROM | ||
Setting | SW1/6 | |
» | Disabled | Off |
Enabled | On |
BOOT ROM ADDRESS FOR 8KB ROM SIZE | |||||
Address | SW1/7 | SW1/8 | SW1/9 | SW1/10 | |
C0000h | On | On | On | On | |
C4000h | On | On | On | Off | |
C8000h | On | On | Off | On | |
CC000h | On | On | Off | Off | |
D0000h | On | Off | On | On | |
D4000h | On | Off | On | Off | |
D8000h | On | Off | Off | On | |
» | DC000h | On | Off | Off | Off |
E0000h | Off | On | On | On | |
E4000h | Off | On | On | Off | |
E8000h | Off | On | Off | On | |
EC000h | Off | On | Off | Off | |
F0000h | Off | Off | On | On | |
F4000h | Off | Off | On | Off | |
F8000h | Off | Off | Off | On | |
FC000h | Off | Off | Off | Off |
CABLE TYPE | |||
Type | JP1 - JP6 | JP10 & JP11 | |
» | Unshielded twisted pair | Pins 1 & 2 Closed | Pins 1 & 2 closed |
RG-58A/U 50ohm | Pins 2 & 3 Closed | Pins 2 & 3 Closed | |
DIX transceiver via DB-15 | Pins 2 & 3 Closed | Pins 1 & 2 closed |
DMA CHANNEL | |||||
Channel | JP8B | JP8C | JP8D | JP8E | |
» | DMA1 | Open | Closed | Open | Closed |
DMA3 | Closed | Open | Closed | Open |
INTERRUPT REQUEST | |||||
IRQ | JP8G | JP8H | JP8I | JP8J | |
» | 2/9 | Open | Open | Open | Closed |
3 | Open | Open | Closed | Open | |
4 | Open | Closed | Open | Open | |
5 | Closed | Open | Open | Open |
I/O MAPPED/MEMORY MAP SELECTION | ||
Setting | JP10 | |
» | I/O mapped | Pins 1 & 2 Closed |
Memory map | Pins 2 & 3 Closed | |
Note:If the adapter is not working properly, try using the Memory map option. |
FACTORY CONFIGURED SETTINGS | |
Jumper | Setting |
JP9A | Open |
JP9F | Open |
