UNIDENTIFIED
PE-310A-1
NIC Type | Ethernet |
Network Transfer Rate | 10Mbps |
Data Bus | 16-bit ISA |
Topology | Linear Bus, Star |
Wiring Type | AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial |
Boot ROM | Available |

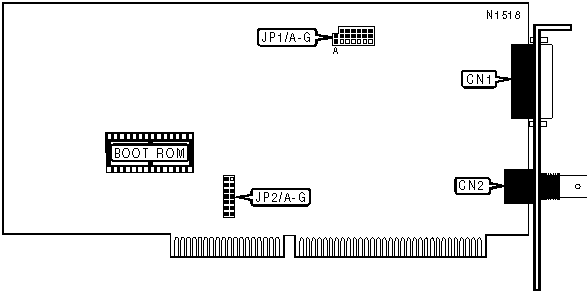

CONNECTIONS | |||
Function | Label | Function | Label |
AUI transceiver via DB-15 port | CN1 | RG-58A/U 50ohm coaxial port | CN2 |
BASE I/O ADDRESS SELECTION | ||
Address | JP2/B | JP2/C |
300h | Closed | Closed |
320h | Closed | Open |
340h | Open | Closed |
360h | Open | Open |
INTERRUPT SELECTION | ||||
IRQ | JP2/D | JP2/E | JP2/F | JP2/G |
2 | Open | Open | Open | Closed |
3 | Closed | Open | Open | Open |
4 | Open | Closed | Open | Open |
5 | Open | Open | Closed | Open |
CABLE TYPE SELECTION | |||
Type | JP1/A | JP1/B-G Pins 1 & 2 | JP1/B-G Pins 2 & 3 |
AUI transceiver via DB-15 port | Open | Open | Closed |
RG-58A/U 50ohm coaxial | Closed | Closed | Open |
CABLE TYPE SELECTION |
Note: JP2/A is used for base memory address and is depicted as closed. The exact configuration is unidentified. |
