OCEAN INFORMATION SYSTEMS, INC.
ETHERNET-2000+3 LAN ADAPTER
NIC Type | Ethernet |
Transfer Rate | 10Mbps |
Data Bus | 16-bit ISA |
Topology | Star |
Wiring Type | Unshielded twisted pair AUI Transceiver via DB-15 port RG-58A/U 50ohm coaxial |
Boot ROM | Available |

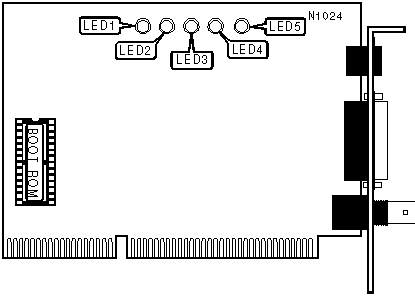

DIAGNOSTIC LED(S) | ||
LED | Status | Condition |
LED1 | On | Card is transmitting |
LED1 | Off | Card is not transmitting |
LED2 | On | Card is receiving |
LED2 | Off | Card is not receiving |
LED3 | On | Collision detected |
LED3 | Off | Collision not detected |
LED4 | On | Polarity is reversed |
LED4 | Off | Polarity is normal |
LED5 | On | Link status OK |
LED5 | Off | Link status broken |
