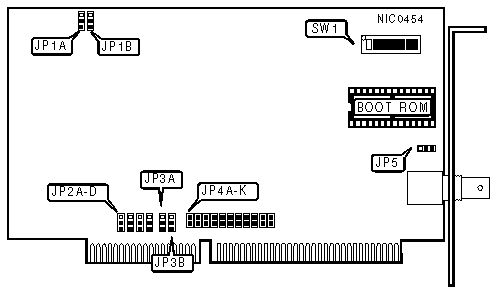

D-LINK
DA-200
NIC Type | ARCnet |
Transfer Rate | 2.5Mbps |
Data Bus | 16-bit ISA |
Topology | Star |
Wiring Type | RG-62A/U 93ohm coaxial |
Boot ROM | Available |

NODE ADDRESS | ||||||||
Node | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
0 | - | - | - | - | - | - | - | - |
1 | Off | Off | Off | Off | Off | Off | Off | On |
2 | Off | Off | Off | Off | Off | Off | On | Off |
3 | Off | Off | Off | Off | Off | Off | On | On |
4 | Off | Off | Off | Off | Off | On | Off | Off |
251 | On | On | On | On | On | Off | On | On |
252 | On | On | On | On | On | On | Off | Off |
253 | On | On | On | On | On | On | Off | On |
254 | On | On | On | On | On | On | On | Off |
255 | On | On | On | On | On | On | On | On |
Note: Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 1 is the Least Significant Bit and switch 8 is the Most Significant Bit. The switches have the following decimal values: switch 1=128, 2=64, 3=32, 4=16, 5=8, 6=4, 7=2, 8=1. Turn on the switches and add the values of the on switches to obtain the correct node address. (On=1, Off=0) | ||||||||
RESPONSE TIMEOUTS | |||||
Response Time | Idle Time | Reconfig Time | JP1A | JP1B | |
» | 78 m s | 86 m s | 840ms | Pins 1 & 2 closed | Pins 1 & 2 closed |
| 285 m s | 316 m s | 1680ms | Pins 1 & 2 closed | Pins 2 & 3 closed |
| 563 m s | 624 m s | 1680ms | Pins 2 & 3 closed | Pins 1 & 2 closed |
| 1130 m s | 1237 m s | 1680ms | Pins 2 & 3 closed | Pins 2 & 3 closed |
Note: All NICs on the network segment must have this option set the same. | |||||
I/O BASE ADDRESS | ||||
Address | JP2A | JP2B | JP2C | JP2D |
200h | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 2 & 3 closed |
240h | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 1 & 2 closed | Pins 2 & 3 closed |
260h | Pins 2 & 3 closed | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 2 & 3 closed |
2E0h | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 2 & 3 closed |
300h | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 1 & 2 closed |
340h | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 1 & 2 closed | Pins 1 & 2 closed |
360h | Pins 2 & 3 closed | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 1 & 2 closed |
3E0h | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 1 & 2 closed |
BOOT ROM ADDRESS | |||
Address | JP3A | JP3B | |
| C8000 - CBFFFh | Pins 2 & 3 closed | Pins 2 & 3 closed |
| CC000 - CFFFFh | Pins 1 & 2 closed | Pins 2 & 3 closed |
» | D8000 - DBFFFh | Pins 2 & 3 closed | Pins 1 & 2 closed |
| DC000 - DFFFFh | Pins 1 & 2 closed | Pins 1 & 2 closed |
INTERRUPT REQUEST | |||||||||||
IRQ | JP4A | JP4B | JP4C | JP4D | JP4E | JP4F | JP4G | JP4H | JP4I | JP4J | JP4K |
2/9 | Open | Open | Open | Open | Open | Closed | Open | Open | Open | Open | Open |
3 | Closed | Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |
4 | Open | Closed | Open | Open | Open | Open | Open | Open | Open | Open | Open |
5 | Open | Open | Closed | Open | Open | Open | Open | Open | Open | Open | Open |
6 | Open | Open | Open | Closed | Open | Open | Open | Open | Open | Open | Open |
7 | Open | Open | Open | Open | Closed | Open | Open | Open | Open | Open | Open |
10 | Open | Open | Open | Open | Open | Open | Closed | Open | Open | Open | Open |
11 | Open | Open | Open | Open | Open | Open | Open | Closed | Open | Open | Open |
12 | Open | Open | Open | Open | Open | Open | Open | Open | Closed | Open | Open |
13 | Open | Open | Open | Open | Open | Open | Open | Open | Open | Closed | Open |
15 | Open | Open | Open | Open | Open | Open | Open | Open | Open | Open | Closed |
BOOT ROM | ||
Setting | JP5 | |
» | Disabled | Pins 2 & 3 closed |
| Enabled | Pins 1 & 2 closed |
