ZIDA TECHNOLOGIES, INC.
5DTX-TC/JY (VER. 2.00)
Device Type | Mainboard |
Processor | CX 6X86/IBM 6X86/AM K5/AM K6/Pentium/Pentium MMX |
Processor Speed | 90/100/120/133/150/166/200/233MHz |
Chip Set | Intel 430 TX PCI |
Video Chip Set | None |
Maximum Onboard Memory | 256MB (EDO & SDRAM supported) |
Maximum Video Memory | None |
Cache | 256/512KB |
BIOS | Award |
Dimensions | 234mm x 220mm |
I/O Options | 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connectors (2), ATX power connector |
NPU Options | None |

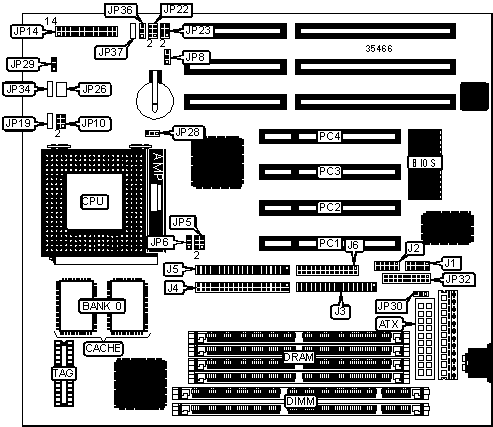

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
ATX power connector | ATX | Soft off power supply | JP14/pins 16 & 17 |
Serial port 2 | J1 | Reset switch | JP14/pins 22 & 23 |
Serial port 1 | J2 | CPU fan power | JP28 |
Floppy drive interface | J3 | Chassis fan power | JP29 |
IDE interface 1 | J4 | Power fan | JP30 |
IDE interface 2 | J5 | USB connector 1 | JP32/pins 1 5 |
Parallel port | J6 | PS/2 mouse interface | JP32/pins 6 - 10 |
Power LED & keylock | JP14/pins 1 5 | USB connector 2 | JP32/pins 11 - 15 |
Green PC connector | JP14/pins 7 & 8 | IR connector | JP32/pins 16 - 20 |
Speaker | JP14/pins 10 13 | 32-bit PCI slots | PC1 PC4 |
IDE interface LED | JP14/pins 14 & 15 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
» | CMOS memory normal operation | JP8 | Pins 1 & 2 closed |
CMOS memory clear | JP8 | Pins 2 & 3 closed | |
» | Factory configured - do not alter | JP19 | Unidentified |
» | Factory configured - do not alter | JP26 | Unidentified |
» | Factory configured - do not alter | JP34 | Unidentified |
» | Factory configured - do not alter | JP37 | Unidentified |
SIMM CONFIGURATION | ||
Size | Bank 0 | Bank 1 |
8MB | (2) 1M x 36 | None |
16MB | (2) 2M x 36 | None |
16MB | (2) 1M x 36 | (2) 1M x 36 |
24MB | (2) 2M x 36 | (2) 1M x 36 |
32MB | (2) 4M x 36 | None |
32MB | (2) 2M x 36 | (2) 2M x 36 |
40MB | (2) 4M x 36 | (2) 1M x 36 |
48MB | (2) 4M x 36 | (2) 2M x 36 |
64MB | (2) 8M x 36 | None |
64MB | (2) 4M x 36 | (2) 4M x 36 |
72MB | (2) 8M x 36 | (2) 1M x 36 |
80MB | (2) 8M x 36 | (2) 2M x 36 |
96MB | (2) 8M x 36 | (2) 4M x 36 |
SIMM CONFIGURATION (CONT) | ||
Size | Bank 0 | Bank 1 |
128MB | (2) 8M x 36 | (2) 8M x 36 |
128MB | (2) 16M x 36 | None |
136MB | (2) 16M x 36 | (2) 1M x 36 |
144MB | (2) 16M x 36 | (2) 2M x 36 |
160MB | (2) 16M x 36 | (2) 4M x 36 |
192MB | (2) 16M x 36 | (2) 8M x 36 |
256MB | (2) 16M x 36 | (2) 16M x 36 |
Note: Board accepts EDO memory. |
DIMM CONFIGURATION | ||
Size | Bank 2 | Bank 3 |
8MB | (1) 1M x 64 | None |
16MB | (1) 2M x 64 | None |
16MB | (1) 1M x 64 | (1) 1M x 64 |
24MB | (1) 2M x 64 | (1) 1M x 64 |
32MB | (1) 4M x 64 | None |
32MB | (1) 2M x 64 | (1) 2M x 64 |
40MB | (1) 4M x 64 | (1) 1M x 64 |
48MB | (1) 4M x 64 | (1) 2M x 64 |
64MB | (1) 8M x 64 | None |
64MB | (1) 4M x 64 | (1) 4M x 64 |
72MB | (1) 8M x 64 | (1) 1M x 64 |
80MB | (1) 8M x 64 | (1) 2M x 64 |
96MB | (1) 8M x 64 | (1) 4M x 64 |
128MB | (1) 16M x 64 | None |
128MB | (1) 8M x 64 | (1) 8M x 64 |
136MB | (1) 16M x 64 | (1) 1M x 64 |
144MB | (1) 16M x 64 | (1) 2M x 64 |
160MB | (1) 16M x 64 | (1) 4M x 64 |
192MB | (1) 16M x 64 | (1) 8M x 64 |
256MB | (1) 16M x 64 | (1) 16M x 64 |
Note: Board accepts SDRAM memory. |
CACHE CONFIGURATION | ||
Size | Bank 0 | TAG |
256KB | (2) 32K x 32 | Unidentified |
512KB | (2) 64K x 32 | Unidentified |
CPU SPEED SELECTION (CX 6X86) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
133MHz | 55MHz | 2x | 3 & 5, 4 & 6 | 1 & 2 | 1 & 3, 4 & 6 |
166MHz | 66MHz | 2x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 4 & 6 |
200MHz | 75MHz | 2x | 1 & 3, 4 & 6 | 1 & 2 | 1 & 3, 4 & 6 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
133MHz | 55MHz | 2x | 3 & 5, 4 & 6 | 1 & 2 | 1 & 3, 4 & 6 |
166MHz | 66MHz | 2x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 4 & 6 |
200MHz | 75MHz | 2x | 1 & 3, 4 & 6 | 1 & 2 | 1 & 3, 4 & 6 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
90MHz | 60MHz | 1.5x | 2 & 4, 3 & 5 | 1 & 2 | 1 & 3, 2 & 4 |
100MHz | 66MHz | 1.5x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 2 & 4 |
133MHz | 66MHz | 1.5x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 2 & 4 |
150MHz | 60MHz | 1.75x | 2 & 4, 3 & 5 | 1 & 2 | 3 & 5, 4 & 6 |
166MHz | 66MHz | 1.75x | 1 & 3, 2 & 4 | 1 & 2 | 3 & 5, 4 & 6 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
166MHz | 66MHz | 2.5x | 1 & 3, 2 & 4 | 1 & 2 | 3 & 5, 4 & 6 |
200MHz | 66MHz | 3x | 1 & 3, 2 & 4 | 1 & 2 | 2 & 4, 3 & 5 |
233MHz | 66MHz | 3.5x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 2 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
90MHz | 60MHz | 1.5x | 2 & 4, 3 & 5 | 1 & 2 | 1 & 3, 2 & 4 |
100MHz | 66MHz | 1.5x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 2 & 4 |
120MHz | 60MHz | 2x | 2 & 4, 3 & 5 | 1 & 2 | 1 & 3, 4 & 6 |
133MHz | 66MHz | 2x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 4 & 6 |
150MHz | 60MHz | 2.5x | 2 & 4, 3 & 5 | 1 & 2 | 3 & 5, 4 & 6 |
166MHz | 66MHz | 2.5x | 1 & 3, 2 & 4 | 1 & 2 | 3 & 5, 4 & 6 |
200MHz | 66MHz | 3x | 1 & 3, 2 & 4 | 1 & 2 | 2 & 4, 3 & 5 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL MMX) | |||||
CPU speed | Clock speed | Multiplier | JP5 | JP6 | JP10 |
166MHz | 66MHz | 2.5x | 1 & 3, 2 & 4 | 1 & 2 | 3 & 5, 4 & 6 |
200MHz | 66MHz | 3x | 1 & 3, 2 & 4 | 1 & 2 | 2 & 4, 3 & 5 |
233MHz | 66MHz | 3.5x | 1 & 3, 2 & 4 | 1 & 2 | 1 & 3, 2 & 4 |
Note: Pins designated should be in the closed position. |
CPU VOLTAGE SELECTION | |||
Voltage | JP22 | JP23 | JP36 |
2.8v | Pins 1 & 3, 4 & 6 closed | Pins 1 & 3, 2 & 4 closed | Pins 1 & 2 closed |
2.9v | Pins 1 & 3, 4 & 6 closed | Pins 2 & 4, 3 & 5 closed | Pins 1 & 2 closed |
3.2v | Pins 3 & 5, 4 & 6 closed | Pins 1 & 3, 2 & 4 closed | Pins 1 & 2 closed |
3.4v | Pins 3 & 5, 4 & 6 closed | Pins 1 & 3, 4 & 6 closed | Pins 1 & 2 closed |
3.5v | Pins 3 & 5, 4 & 6 closed | Pins 3 & 5, 4 & 6 closed | Pins 1 & 2 closed |
