TMC RESEARCH CORPORATION

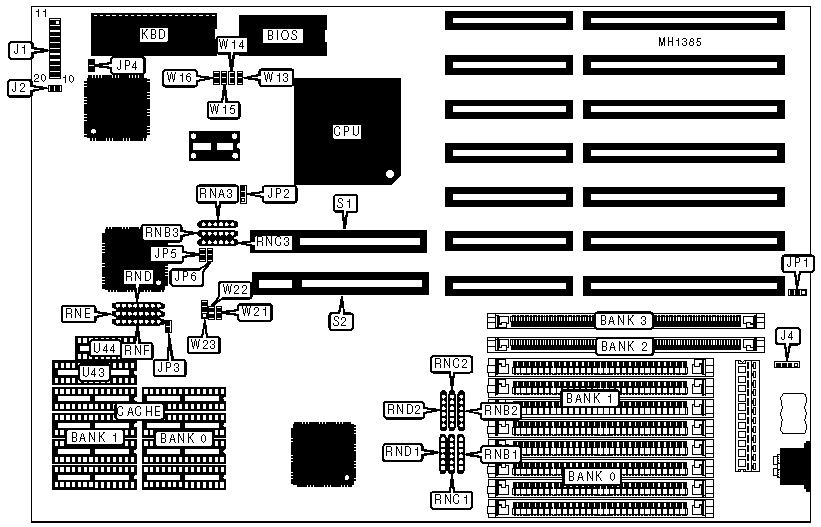

PAT48PR
Processor | 80486SX/80487SX/80486DX/ODP486SX/80486DX2 |
Processor Speed | 25/33/50(internal)/50/66(internal)MHz |
Chip Set | OPTI |
Max. Onboard DRAM | 64MB |
SRAM Cache | 64/128/256KB |
BIOS | AMI |
Dimensions | 220mm x 240mm |
I/O Options | 32-bit VESA local bus slot (2) |
NPU Options | None |
|
|

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
Speaker | J1/pins 1-4 | IDE interface LED | J1 pins 10 & 20 |
Turbo switch | J1/pins 7 & 17 | IDE interface LED | J2 |
Turbo LED | J1/pins 8 & 18 | External battery | J4 |
Reset switch | J1/pins 9 & 19 | 32-bit VESA local bus card (2) | S1 & S2 |
USER CONFIGURABLE SETTINGS | |||
Function | Jumper | Position | |
» | CMOS memory normal operation (internal battery) | JP1 | pins 2 & 3 closed |
» | CMOS memory normal operation (external battery) | JP1 | open |
| CMOS memory clear | JP1 | pins 1 & 2 closed |
» | Monitor type select color | JP4 | closed |
| Monitor type select monochrome | JP4 | open |
DRAM CONFIGURATION | ||||||
Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 | RNB1 & RNB2 | RNC1 & RNC2 |
1MB | (4) 256K x 9 | NONE | NONE | NONE | open | closed |
2MB | (4) 256K x 9 | (4) 256K x 9 | NONE | NONE | open | closed |
4MB | (4) 1M x 9 | NONE | NONE | NONE | open | closed |
4MB | NONE | NONE | (1) 1M x 36 | NONE | closed | open |
5MB | (4) 1M x 9 | (4) 256K x 9 | NONE | NONE | open | closed |
6MB | (4) 256K x 9 | (4) 256K x 9 | (1) 1M x 36 | NONE | open | closed |
8MB | (4) 1M x 9 | (4) 1M x 9 | NONE | NONE | open | closed |
8MB | NONE | NONE | (1) 1M x 36 | (1) 1M x 36 | closed | open |
9MB | (4) 256K x 9 | (4) 1M x 9 | (1) 1M x 36 | NONE | open | closed |
10MB | (4) 256K x 9 | (4) 256K x 9 | (1) 1M x 36 | (1) 1M x 36 | open | closed |
12MB | (4) 1M x 9 | (4) 1M x 9 | (1) 1M x 36 | NONE | open | closed |
13MB | (4) 256K x 9 | (4) 1M x 9 | (1) 1M x 36 | (1) 1M x 36 | open | closed |
16MB | (4) 1M x 9 | (4) 1M x 9 | (1) 1M x 36 | (1) 1M x 36 | open | closed |
16MB | (4) 4M x 9 | NONE | NONE | NONE | open | closed |
16MB | NONE | NONE | (1) 4M x 36 | NONE | closed | open |
20MB | (4) 4M x 9 | (4) 1M x 9 | NONE | NONE | open | closed |
20MB | NONE | NONE | (1) 4M x 36 | (1) 1M x 36 | closed | open |
24MB | (4) 4M x 9 | (4) 1M x 9 | (1) 1M x 36 | NONE | open | closed |
28MB | (4) 4M x 9 | (4) 1M x 9 | (1) 1M x 36 | (1) 1M x 36 | open | closed |
32MB | (4) 4M x 9 | (4) 4M x 9 | NONE | NONE | open | closed |
32MB | NONE | NONE | (1) 4M x 36 | (1) 4M x 36 | closed | open |
36MB | (4) 4M x 9 | (4) 4M x 9 | (1) 1M x 36 | NONE | open | closed |
40MB | (4) 4M x 9 | (4) 4M x 9 | (1) 1M x 36 | (1) 1M x 36 | open | closed |
48MB | (4) 4M x 9 | (4) 4M x 9 | (1) 4M x 36 | NONE | open | closed |
52MB | (4) 4M x 9 | (4) 4M x 9 | (1) 4M x 36 | (1) 1M x 36 | open | closed |
52MB | (4) 4M x 9 | (4) 1M x 9 | (1) 4M x 36 | (1) 4M x 36 | open | closed |
64MB | (4) 4M x 9 | (4) 4M x 9 | (1) 4M x 36 | (1) 4M x 36 | open | closed |
SRAM CONFIGURATION | ||||
Size | Cache | Location | TAG(U43) | TAG(U44) |
64KB | (8) 8K x 8 | Banks 0 & 1 | (1) 8K x 8 | (1) 64K x 1 |
128KB | (4) 32K x 8 | Bank 0 | (1) 8K x 8 | (1) 64K x 1 |
256KB | (8) 32K x 8 | Banks 0 & 1 | (1) 32K x 8 | (1) 64K x 1 |
SRAM RESISTOR CONFIGURATION | |||
Size | RND | RNE | RNF |
64KB | closed | open | open |
128KB | open | closed | open |
256KB | open | open | closed |
CPU JUMPER CONFIGURATION | |||
CPU | RNA3 | RNB3 | RNC3 |
80486DX2 | closed | open | open |
ODP486SX | open | closed | open |
80486DX | closed | open | open |
80487SX | open | closed | open |
80486SX | open | open | closed |
VESA CARDS SUPPORTED JUMPER CONFIGURATION | |||
# of VESA cards | W21 | W22 | W23 |
2 | closed | closed | pins 1 & 2 closed |
1 | W21/pin 1 connected to W22/pin1 | pins 2 & 3 closed | |
Note: The manufacturer recommends that only one VESA card be used with a 486DX-50MHz. | |||
CPU SPEED JUMPER CONFIGURATION | |||||||
CPU | JP2 | JP3 | JP5 & JP6 | W13 | W14 | W15 | W16 |
25MHz | pins 2 & 3 | pins 1 & 2 | open | open | open | closed | open |
33MHz | pins 2 & 3 | pins 1 & 2 | open | open | open | open | closed |
50iMHz | pins 2 & 3 | pins 1 & 2 | open | open | open | closed | open |
50MHz | pins 1 & 2 | pins 2 & 3 | closed | open | open | closed | open |
66iMHz | pins 2 & 3 | pins 1 & 2 | open | open | open | open | closed |
Note:W13 - W16 need only be configured if a 20-pin clock generator is installed in U29. JP3 is AT bus clock select. JP5 and JP6 are VESA bus clock select. Pins designated are in the closed position. | |||||||
