TAI HSIN GROUP
286/EMS
Processor | 80286 |
Processor Speed | 12/16MHz |
Chip Set | G-2 |
Video Chip Set | None |
Maximum Onboard Memory | 8MB |
Maximum Video Memory | None |
Cache | None |
BIOS | AMI/Award/Phoenix/Quadtel |
Dimensions | 324mm x 222mm |
I/O Options | None |
NPU Options | 80287 |

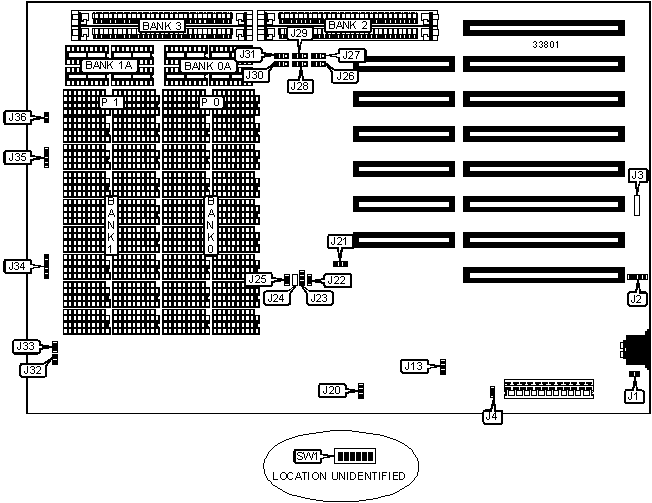

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
External battery | J2 | Power LED & keylock | J34 |
Turbo switch | J32 | Speaker | J35 |
Turbo LED | J33 | Reset switch | J36 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
Monitor type select color | J1 | Closed | |
Monitor type select monochrome | J1 | Open | |
» | Factory configured - do not alter (S/W speed select) | J3 | Unidentified |
Battery type select Dallas | J4 | Closed | |
Battery type select 146818 | J4 | Open | |
Power good signal detect from power supply | J13 | Pins 1 & 2 closed | |
Power good signal detect from board | J13 | Pins 2 & 3 closed | |
NPU clock select PROCCLK | J20 | Pins 1 & 2 closed | |
NPU clock select CLK-2 | J20 | Pins 2 & 3 closed | |
BIOS type select 27128 | J21 | Pins 1 & 2 closed | |
BIOS type select 27256 | J21 | Pins 2 & 3 closed | |
Delay line select external | J22 | Closed | |
Delay line select internal | J22 | Open | |
Chip type select 103 | J23 | Pins 1 & 2 closed | |
Chip type select 113 | J23 | Pins 2 & 3 closed | |
» | Factory configured - do not alter | J24 | Unidentified |
Wait state select 0 wait states | J25 | Closed | |
Wait state select 1 wait state | J25 | Open | |
I/O speed select half speed | SW1/1 | On | |
I/O speed select full speed | SW1/1 | Off | |
DRAM CONFIGURATION | ||||||
Size | Bank 0 | Bank 0A | Bank 1 | Bank 1A | Bank 2 | Bank 3 |
512KB (A) | (16) 41256 | None | None | None | None | None |
512KB (B) | None | (4) 44256 | None | None | None | None |
512KB | None | None | None | None | (2) 256K x 9 | None |
1MB (A) | (16) 41256 | None | (16) 41256 | None | None | None |
1MB (B) | None | (4) 44256 | (4) 44256 | None | None | None |
1MB (C) | None | None | None | None | (2) 256K x 9 | (2) 256K x 9 |
2MB (A) | (16) 411000 | None | None | None | None | None |
2MB (B) | None | None | None | None | (2) 1M x 9 | None |
2MB (C) | (16) 41256 | None | (16) 41256 | None | (2) 256K x 9 | (2) 256K x 9 |
2MB (D) | None | (4) 44256 | (4) 44256 | None | (2) 256K x 9 | (2) 256K x 9 |
4MB (A) | (16) 411000 | None | (16) 411000 | None | None | None |
4MB (B) | None | None | None | None | (2) 1M x 9 | (2) 1M x 9 |
5MB (A) | (16) 41256 | None | (16) 41256 | None | (2) 1M x 9 | (2) 1M x 9 |
5MB (B) | None | (4) 44256 | (4) 44256 | None | (2) 1M x 9 | (2) 1M x 9 |
8MB | (16) 411000 | None | (16) 411000 | None | (2) 1M x 9 | (2) 1M x 9 |
DRAM PARITY CONFIGURATION | ||
Size | P 0 | P 1 |
512KB (A) | (2) 41256 | None |
512KB (B) | (2) 41256 | None |
512KB (C) | None | None |
1MB (A) | (2) 41256 | (2) 41256 |
1MB (B) | (2) 41256 | (2) 41256 |
1MB (C) | None | None |
2MB (A) | (2) 411000 | None |
2MB (B) | None | None |
2MB (C) | (2) 41256 | (2) 41256 |
2MB (D) | (2) 41256 | (2) 41256 |
4MB (A) | (2) 411000 | (2) 411000 |
4MB (B) | None | None |
5MB (A) | (2) 41256 | (2) 41256 |
5MB (B) | (2) 41256 | (2) 41256 |
8MB | (2) 411000 | (2) 411000 |
DRAM JUMPER CONFIGURATION | ||||||
Size | J26 | J27 | J28 | J29 | J30 | J31 |
512KB (A) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
512KB (B) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
512KB (C) | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
1MB (A) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
1MB (B) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
1MB (C) | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
2MB (A) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
2MB (B) | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
2MB (C) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
2MB (D) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
4MB (A) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
4MB (B) | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
5MB (A) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
5MB (B) | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
8MB | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
Note: Pins designated should be in the closed position. | ||||||
DRAM SWITCH CONFIGURATION | |||||
Size | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
512KB (A) | Off | Off | Off | Off | Off |
512KB (B) | Off | Off | Off | Off | Off |
512KB (C) | Off | Off | Off | Off | Off |
1MB (A) | On | Off | Off | Off | Off |
1MB (B) | On | Off | Off | Off | Off |
1MB (C) | On | Off | Off | Off | Off |
2MB (A) | Off | Off | On | Off | Off |
2MB (B) | Off | Off | On | Off | Off |
2MB (C) | On | On | Off | Off | On |
2MB (D) | On | On | Off | Off | On |
4MB (A) | On | Off | On | Off | Off |
4MB (B) | On | Off | On | Off | Off |
5MB (A) | On | On | Off | On | On |
5MB (B) | On | On | Off | On | On |
8MB | On | On | Off | Off | On |
