EURONE (HK) CO., LTD.
MS-5010
Device Type | Mainboard |
Processor | CX 6X86/CX 6X86L/CX M2/IBM 6X86/IBM6X86L/IBM M2/AM K5/ AM K6/Pentium |
Processor Speed | 75/90/100/120/133/150/166/180/200/233MHz |
Chip Set | Intel |
Video Chip Set | None |
Maximum Onboard Memory | 128MB (EDO & SDRAM supported) |
Maximum Video Memory | None |
Cache | 256/512KB |
BIOS | Award |
Dimensions | 254mm x 218mm |
I/O Options | 32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector |
NPU Options | None |

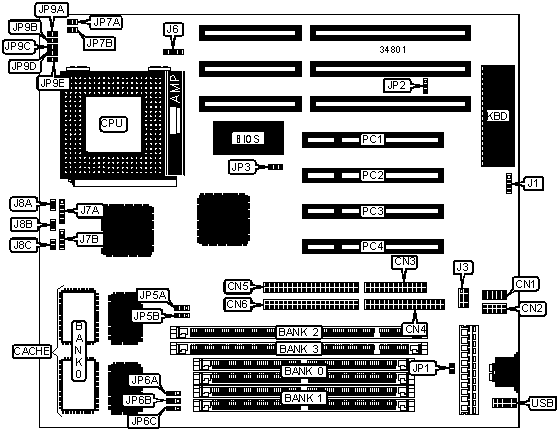

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
Serial port 1 | CN1 | Power LED & keylock | J7A |
Serial port 2 | CN2 | Speaker | J7B |
Parallel port | CN3 | Reset switch | J8A |
Floppy drive interface | CN4 | IDE interface LED | J8B |
IDE interface 2 | CN5 | Turbo LED | J8C |
IDE interface 1 | CN6 | Chassis fan power | JP3 |
IR connector | J1 | 32-bit PCI slots | PC1 – PC4 |
PS/2 mouse interface | J3 | USB connector | USB |
Chassis fan power | J6 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
» | Factory configured - do not alter | JP1 | Unidentified |
» | PCI bus slots select CLK/4 | JP2 | Pins 1 & 2 closed |
PCI bus slots select CLK/3 | JP2 | Pins 2 & 3 closed | |
» | Factory configured - do not alter | JP9E | Unidentified |
SIMM CONFIGURATION | ||
Size | Bank 0 | Bank 1 |
16MB | (2) 2M x 36 | None |
32MB | (2) 4M x 36 | None |
32MB | (2) 2M x 36 | (2) 2M x 36 |
48MB | (2) 4M x 36 | (2) 2M x 36 |
64MB | (2) 8M x 36 | None |
64MB | (2) 4M x 36 | (2) 4M x 36 |
80MB | (2) 8M x 36 | (2) 2M x 36 |
96MB | (2) 8M x 36 | (2) 4M x 36 |
128MB | (2) 8M x 36 | (2) 8M x 36 |
Note: Board accepts EDO memory. |
DIMM CONFIGURATION | ||
Size | Bank 2 | Bank 3 |
8MB | (1) 1M x 64 | None |
16MB | (1) 2M x 64 | None |
16MB | (1) 1M x 64 | (1) 1M x 64 |
24MB | (1) 2M x 64 | (1) 1M x 64 |
DIMM CONFIGURATION (CON’T) | ||
Size | Bank 2 | Bank 3 |
32MB | (1) 4M x 64 | None |
32MB | (1) 2M x 64 | (1) 2M x 64 |
40MB | (1) 4M x 64 | (1) 1M x 64 |
48MB | (1) 4M x 64 | (1) 2M x 64 |
64MB | (1) 8M x 64 | None |
64MB | (1) 4M x 64 | (1) 4M x 64 |
72MB | (1) 8M x 64 | (1) 1M x 64 |
80MB | (1) 8M x 64 | (1) 2M x 64 |
96MB | (1) 8M x 64 | (1) 4M x 64 |
128MB | (1) 8M x 64 | (1) 8M x 64 |
Note: Board accepts SDRAM memory. |
DIMM VOLTAGE CONFIGURATION | ||
Voltage | JP5A | JP5B |
3.3v | Pins 2 & 3 closed | Pins 2 & 3 closed |
5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
CACHE CONFIGURATION | |
Size | Bank 0 |
256KB | (2) 32K x 32 |
512KB | (2) 64K x 32 |
CPU SPEED SELECTION (CX 6X86) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
120MHz | 50MHz | 2x | 2 & 3 | 2 & 3 | 2 & 3 | Closed | Open |
166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
120MHz | 50MHz | 2x | 2 & 3 | 2 & 3 | 2 & 3 | Closed | Open |
166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX M2) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
233MHz | 66MHz | 3.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM M2) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
233MHz | 66MHz | 3.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
75MHz | 50MHz | 1.5x | 2 & 3 | 2 & 3 | 2 & 3 | Open | Open |
90MHz | 60MHz | 1.5x | 2 & 3 | 2 & 3 | 1 & 2 | Open | Open |
100MHz | 66MHz | 1.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
120MHz | 60MHz | 2x | 2 & 3 | 2 & 3 | 1 & 2 | Closed | Open |
133MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Open |
150MHz | 60MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | Closed | Closed |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
180MHz | 60MHz | 3x | 2 & 3 | 2 & 3 | 1 & 2 | Open | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
233MHz | 66MHz | 3.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
75MHz | 50MHz | 1.5x | 2 & 3 | 2 & 3 | 2 & 3 | Open | Open |
90MHz | 60MHz | 1.5x | 2 & 3 | 2 & 3 | 1 & 2 | Open | Open |
100MHz | 66MHz | 1.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
120MHz | 60MHz | 2x | 2 & 3 | 2 & 3 | 1 & 2 | Closed | Open |
133MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Open |
150MHz | 60MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2 | Closed | Closed |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
180MHz | 60MHz | 3x | 2 & 3 | 2 & 3 | 1 & 2 | Open | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL MMX) | |||||||
CPU speed | Clock speed | Multiplier | JP6A | JP6B | JP6C | JP7A | JP7B |
166MHz | 66MHz | 2.5x | 2 & 3 | 1 & 2 | 2 & 3 | Closed | Closed |
200MHz | 66MHz | 3x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Closed |
233MHz | 66MHz | 3.5x | 2 & 3 | 1 & 2 | 2 & 3 | Open | Open |
Note: Pins designated should be in the closed position. |
CPU VOLTAGE SELECTION | ||||
Voltage | JP9A | JP9B | JP9C | JP9D |
2.5v | Open | Open | Open | Open |
2.7v | Open | Open | Open | Closed |
2.8v | Open | Open | Closed | Open |
2.9v | Open | Closed | Open | Open |
3.5v | Closed | Open | Open | Open |
