EFA CORPORATION
4MAHL, 4DMU-50AHL
Processor | CX486SX/CX487SX/80486SX/80486DX/ODP486SX/80486DX2 |
Processor Speed | 20/25/33/40/50(internal)/50/66(internal)MHz |
Chip Set | UMC |
Max. Onboard DRAM | 64MB |
Cache | 32/64/128/256KB |
BIOS | AMI |
Dimensions | 330mm x 218mm |
I/O Options | 32-bit VESA local bus slots (2), floppy drive interface, game port, IDE interface (2), parallel port, serial ports (2) |
NPU Options | None |

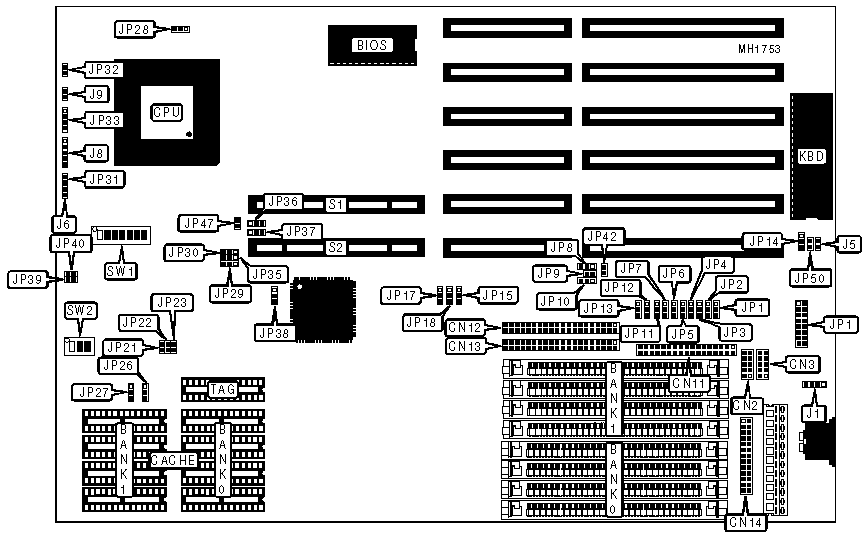

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
Serial port 2 | CN2 | Power LED & keylock | J8 |
Serial port 1 | CN3 | Reset switch | J9 |
Floppy drive interface | CN11 | Game port | JP1 |
IDE interface | CN12 | Turbo switch | JP31 |
AT bus hard drive interface | CN13 | Turbo LED | JP32 |
Parallel port | CN14 | Speaker | JP33 |
External battery | J1 | 32-bit VESA Local bus slot | S1 |
Hard drive LED (AT12) | J6 | 32-bit VESA Local bus slot | S2 |
AT bus hard drive LED | J7 | ||
Note:The exact location of J7 is unknown. |
USER CONFIGURABLE SETTINGS | |||
Function | Jumper | Position | |
» | HDD I/O CHRDY# disabled | J5 | Open |
HDD I/O CHRDY# enabled | J5 | Closed | |
» | Game port enabled | JP1 | pins 1 & 2 closed |
Game port disabled | JP1 | pins 2 & 3 closed | |
» | IDE interface disabled | JP3 | pins 2 & 3 closed |
IDE interface enabled | JP3 | pins 1 & 2 closed | |
» | Floppy drive interface enabled | JP4 | pins 1 & 2 closed |
Floppy drive interface disabled | JP4 | pins 2 & 3 closed | |
» | AT bus IDE interface or HDC enabled | JP6 | pins 2 & 3 closed |
AT bus IDE interface or HDC disabled | JP6 | pins 1 & 2 closed | |
» | Factory configured - do not alter | JP8 | Closed |
» | Factory configured - do not alter | JP9 | Open |
» | Factory configured - do not alter | JP10 | N/A |
» | AD12 local bus IDE HDD enabled | JP14 | pins 2 & 3 closed |
AD12 local bus IDE HDD disabled | JP14 | pins 1 & 2 closed | |
» | Factory configured - do not alter | JP15 | pins 2 & 3 closed |
» | Factory configured - do not alter | JP17 | pins 2 & 3 closed |
» | Factory configured - do not alter | JP18 | pins 2 & 3 closed |
80486SX enabled | JP28 | pins 1 & 2 closed | |
Other CPU enabled | JP28 | pins 2 & 3 closed | |
» | Factory configured - do not alter | JP29 | pins 1 & 2 closed |
» | Factory configured - do not alter | JP30 | pins 1 & 2 closed |
» | Factory configured - do not alter | JP35 | pins 1 & 2 closed |
» | Factory configured - do not alter | JP39 | Open |
» | Factory configured - do not alter | JP40 | Open |
» | Factory configured - do not alter | JP41 | Open |
» | Factory configured - do not alter | JP42 | Open |
» | Factory configured - do not alter | JP50 | N/A |
Note: JP28 is only configurable when you have a 80486SX PQFP mounted on the mainboard. | |||
The exact location of JP41 is unknown. |
SERIAL PORT CONFIGURATION | |||
Port 1 (CN3) | JP7 | JP5 | |
» | COM1 | Pins 1 & 2 closed | pins 1 & 2 closed |
COM3 | Pins 2 & 3 closed | pins 1 & 2 closed | |
Disabled | N/A | pins 2 & 3 closed |
SERIAL PORT CONFIGURATION | |||
Port 2 (CN2) | JP11 | JP13 | |
» | COM2 | Pins 1 & 2 closed | pins 1 & 2 closed |
COM4 | Pins 2 & 3 closed | pins 1 & 2 closed | |
Disabled | N/A | pins 2 & 3 closed |
PARALLEL PORT CONFIGURATION | |||
Port | JP2 | JP12 | |
» | LPT2 | pins 1 & 2 closed | pins 1 & 2 closed |
LPT3 | pins 2 & 3 closed | pins 1 & 2 closed | |
Disabled | N/A | pins 2 & 3 closed |
DRAM CONFIGURATION | ||
Size | Bank 0 | Bank 1 |
1MB | (4) 256K x 9 | NONE |
1MB | NONE | (4) 256K x 9 |
2MB | (4) 256K x 9 | (4) 256K x 9 |
4MB | (4) 1M x 9 | NONE |
4MB | NONE | (4) 1M x 9 |
5MB | (4) 1M x 9 | (4) 256K x 9 |
5MB | (4) 256K x 9 | (4) 1M x 9 |
8MB | (4) 1M x 9 | (4) 1M x 9 |
16MB | (4) 4M x 9 | NONE |
16MB | NONE | (4) 4M x 9 |
17MB | (4) 4M x 9 | (4) 256K x 9 |
17MB | (4) 256K x 9 | (4) 4M x 9 |
20MB | (4) 4M x 9 | (4) 1M x 9 |
20MB | (4) 1M x 9 | (4) 4M x 9 |
32MB | (4) 4M x 9 | (4) 4M x 9 |
64MB | (4) 16M x 9 | NONE |
64MB | NONE | (4) 16M x 9 |
CACHE CONFIGURATION | |||
Size | Bank 0 | Bank 1 | TAG |
64KB | (4) 8K x 8 | (4) 8K x 8 | (1) 8K x 8 |
128KB | (4) 32K x 8 | NONE | (1) 8K x 8 |
256KB | (4) 32K x 8 | (4) 32K x 8 | (1) 32K x 8 |
CACHE JUMPER CONFIGURATION | |||||
Size | JP21 | JP22 | JP23 | JP26 | JP27 |
32KB | Open | Open | Open | Open | pins 2 & 3 |
64KB | Open | Open | Closed | Open | pins 1 & 2 |
128KB | Open | Closed | Closed | pins 1 & 2 | pins 2 & 3 |
256KB | Closed | Closed | Closed | pins 2 & 3 | pins 1 & 2 |
Note:Pins designated should be in the closed position. |
CPU TYPE CONFIGURATION | |||||||
Type | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 | SW1/7 |
CX486SX | On | Off | On | Off | On | Off | Off |
CX487SX | On | Off | On | Off | On | Off | Off |
CX486S | Off | Off | Off | On | Off | Off | Off |
80486SX | Off | Off | Off | On | Off | Off | Off |
80486DX(PQFP) | On | Off | On | Off | On | On | On |
80486DX | On | Off | On | Off | On | Off | Off |
ODP486SX | On | On | Off | Off | On | Off | Off |
80486DX2 | On | Off | On | Off | On | Off | Off |
CPU TYPE CONFIGURATION (CONT.) | ||
Speed | JP47 | JP49 |
CX486SX | N/A | pins 1 & 2 closed |
CX487SX | N/A | N/A |
CX486SX + CX487SX | Closed | pins 2 & 3 closed |
CX486S | Open | pins 1 & 2 closed |
80486SX | Open | pins 1 & 2 closed |
80486DX(PQFP) | Open | pins 1 & 2 closed |
80486DX | Open | pins 1 & 2 closed |
ODP486SX | Open | pins 1 & 2 closed |
80486DX2 | Open | pins 1 & 2 closed |
Note:The exact location of JP49 is unknown. |
CPU SPEED CONFIGURATION | ||||
Speed | SW2/1 | SW2/2 | SW2/3 | JP48 |
20MHz | Off | Off | Off | pins 2 & 3 closed |
25MHz | On | Off | Off | pins 2 & 3 closed |
33MHz | On | On | On | pins 2 & 3 closed |
40MHz | On | On | Off | pins 1 & 2 closed |
50i MHz | On | Off | Off | pins 1 & 2 closed |
50MHz | Off | Off | On | pins 1 & 2 closed |
66i MHz | On | On | On | pins 1 & 2 closed |
VESA WAIT STATE/BUS SPEED CONFIGURATION | ||||
Speed | Wait states | JP36 | JP37 | JP38 |
<=33MHz | 0 wait states | pins 1 & 2 closed | pins 1 & 2 closed | pins 1 & 2 closed |
> 33MHz | 1 wait state | pins 2 & 3 closed | pins 2 & 3 closed | pins 2 & 3 closed |
