DIAMOND FLOWER, INC.
586ITBD (REV. AD+)
Processor | CX 6X86L/CX 686MX/IBM 6X86L/IBM 686MX AM K5/AM K6/Pentium |
Processor Speed | 90/100/120/133/150/166/180/200/233MHz |
Chip Set | Intel |
Video Chip Set | None |
Maximum Onboard Memory | 256MB (EDO supported) |
Maximum Video Memory | None |
Cache | 512KB |
BIOS | Award |
Dimensions | 330mm x 218mm |
I/O Options | 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector, ATX power connector |
NPU Options | None |

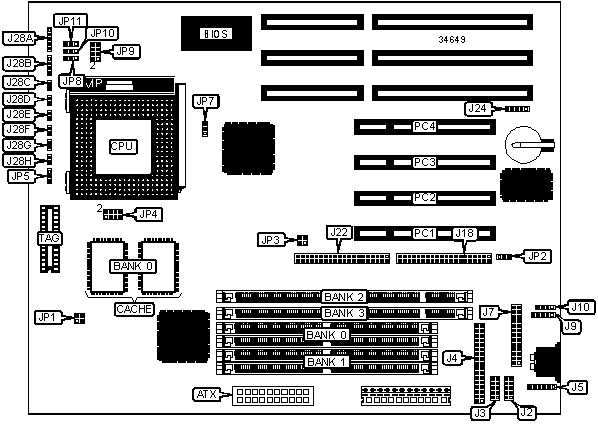

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
ATX power connector | ATX | Power LED & keylock | J28A |
Serial port 2 | J2 | Speaker | J28B |
Serial port 1 | J3 | Reset switch | J28C |
Floppy drive interface | J4 | Green PC connector | J28D |
PS/2 mouse interface | J5 | Soft off power supply | J28E |
Parallel port | J7 | Green PC LED | J28F |
USB connector | J9 | IDE interface LED | J28G |
USB connector | J10 | ATX LED | J28H |
IDE interface 2 | J18 | Wake on modem connector | JP2 |
IDE interface 1 | J22 | CPU fan power | JP5 |
IR connector | J24 | 32-bit PCI slots | PC1 – PC4 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
» | CMOS memory normal operation | JP7 | Pins 1 & 2 closed |
CMOS memory clear | JP7 | Pins 2 & 3 closed |
SIMM CONFIGURATION | ||
Size | Bank 0 | Bank 1 |
8MB | (2) 1M x 36 | None |
16MB | (2) 2M x 36 | None |
16MB | (2) 1M x 36 | (2) 1M x 36 |
24MB | (2) 2M x 36 | (2) 1M x 36 |
32MB | (2) 4M x 36 | None |
32MB | (2) 2M x 36 | (2) 2M x 36 |
40MB | (2) 4M x 36 | (2) 1M x 36 |
48MB | (2) 4M x 36 | (2) 2M x 36 |
64MB | (2) 8M x 36 | None |
64MB | (2) 4M x 36 | (2) 4M x 36 |
72MB | (2) 8M x 36 | (2) 1M x 36 |
80MB | (2) 8M x 36 | (2) 2M x 36 |
96MB | (2) 8M x 36 | (2) 4M x 36 |
128MB | (2) 8M x 36 | (2) 8M x 36 |
128MB | (2) 16M x 36 | None |
136MB | (2) 16M x 36 | (2) 1M x 36 |
144MB | (2) 16M x 36 | (2) 2M x 36 |
160MB | (2) 16M x 36 | (2) 4M x 36 |
192MB | (2) 16M x 36 | (2) 8M x 36 |
256MB | (2) 16M x 36 | (2) 16M x 36 |
Note: Board accepts EDO memory. |
CACHE CONFIGURATION | ||
Size | Bank 0 | TAG |
512KB | (2) 64K x 32 | Unidentified |
CPU SPEED SELECTION (CX 6X86L) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
150MHz | 60MHz | 2x | 3 & 4 | 3 & 4 | 1 & 2, 3 & 4 |
166MHz | 66MHz | 2x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX 6X86L, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
150MHz | 60MHz | 2x | Open | 1 & 2 | 2 & 3 |
166MHz | 66MHz | 2x | Open | 1 & 2 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX 6X86MX) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
166MHz | 60MHz | 2.5x | 3 & 4 | 3 & 4 | 1 & 2, 3 & 4 |
200MHz | 66MHz | 3x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (CX 6X86MX, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
166MHz | 60MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
200MHz | 66MHz | 3x | Open | 2 & 3 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86L) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
150MHz | 60MHz | 2x | 3 & 4 | 3 & 4 | 1 & 2, 3 & 4 |
166MHz | 66MHz | 2x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86L, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
150MHz | 60MHz | 2x | 3 & 4 | 3 & 4 | 1 & 2, 3 & 4 |
166MHz | 66MHz | 2x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86MX) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
166MHz | 60MHz | 2.5x | 3 & 4 | 3 & 4 | 1 & 2, 3 & 4 |
200MHz | 66MHz | 3x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (IBM 6X86MX, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
166MHz | 60MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
200MHz | 66MHz | 3x | Open | 2 & 3 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
90MHz | 60MHz | 1.5x | 3 & 4 | 3 & 4 | 5 & 6, 7 & 8 |
100MHz | 66MHz | 1.5x | 3 & 4 | Open | 5 & 6, 7 & 8 |
120MHz | 60MHz | 1.5x | 3 & 4 | 3 & 4 | 5 & 6, 7 & 8 |
133MHz | 66MHz | 1.5x | 3 & 4 | Open | 5 & 6, 7 & 8 |
166MHz | 66MHz | 2.5x | 3 & 4 | Open | 5 & 6, 7 & 8 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K5, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
90MHz | 60MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
100MHz | 66MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
120MHz | 60MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
133MHz | 66MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
166MHz | 66MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
166MHz | 66MHz | 2.5x | 3 & 4 | Open | 1 & 2, 3 & 4 |
200MHz | 66MHz | 3x | 3 & 4 | Open | 1 & 2, 3 & 4 |
233MHz | 66MHz | 3.5x | 3 & 4 | Open | 1 & 2, 3 & 4 |
266MHz | 66MHz | 4x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (AM K6, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
166MHz | 66MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
200MHz | 66MHz | 3x | Open | 2 & 3 | 1 & 2 |
233MHz | 66MHz | 3.5x | Open | 1 & 2 | 1 & 2 |
266MHz | 66MHz | 4x | 2 & 3 | 2 & 3 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
90MHz | 60MHz | 1.5x | 3 & 4 | 3 & 4 | 5 & 6, 7 & 8 |
100MHz | 66MHz | 1.5x | 3 & 4 | Open | 5 & 6, 7 & 8 |
120MHz | 60MHz | 2x | 3 & 4 | 3 & 4 | 5 & 6, 7 & 8 |
133MHz | 66MHz | 2x | 3 & 4 | Open | 5 & 6, 7 & 8 |
150MHz | 60MHz | 2.5x | 3 & 4 | 3 & 4 | 5 & 6, 7 & 8 |
166MHz | 66MHz | 2.5x | 3 & 4 | Open | 5 & 6, 7 & 8 |
200MHz | 66MHz | 3x | 3 & 4 | Open | 5 & 6, 7 & 8 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
90MHz | 60MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
100MHz | 66MHz | 1.5x | Open | 1 & 2 | 1 & 2 |
120MHz | 60MHz | 2x | Open | 1 & 2 | 2 & 3 |
133MHz | 66MHz | 2x | Open | 1 & 2 | 2 & 3 |
150MHz | 60MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
166MHz | 66MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
200MHz | 66MHz | 3x | Open | 2 & 3 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL MMX) | |||||
CPU speed | Clock speed | Multiplier | JP1 | JP3 | JP4 |
166MHz | 66MHz | 2.5x | 3 & 4 | Open | 1 & 2, 3 & 4 |
200MHz | 66MHz | 3x | 3 & 4 | Open | 1 & 2, 3 & 4 |
233MHz | 66MHz | 3.5x | 3 & 4 | Open | 1 & 2, 3 & 4 |
Note: Pins designated should be in the closed position. |
CPU SPEED SELECTION (INTEL MMX, CON’T) | |||||
CPU speed | Clock speed | Multiplier | JP8 | JP10 | JP11 |
166MHz | 66MHz | 2.5x | Open | 2 & 3 | 2 & 3 |
200MHz | 66MHz | 3x | Open | 2 & 3 | 1 & 2 |
233MHz | 66MHz | 3.5x | Open | 1 & 2 | 1 & 2 |
Note: Pins designated should be in the closed position. |
CPU VOLTAGE SELECTION | ||
Voltage | JP9 | |
» | 2.8v | Pins 7 & 8 closed |
2.9v | Pins 1 & 2, 7 & 8 closed | |
3.2v | Pins 5 & 6, 7 & 8 closed | |
3.3v | Pins 1 & 2, 5 & 6, 7 & 8 closed | |
3.5v | Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed |
