EQUINOX SYSTEMS, INC.
SST-8I/RJ MULTIPORT BOARD
Card Type | Multi-I/O card |
Chip Set | Unidentified |
Maximum Onboard Memory | Unidentified |
I/O Options | Serial Ports ( 8 RJ-11) |
Hard Drives supported | None |
Floppy drives supported | None |
Data Bus | 16-bit ISA |

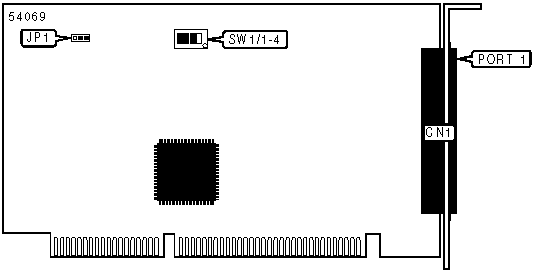

CONNECTIONS | |
Function | Label |
Serial ports (1-8) | CN1 |
USER CONFIGURABLE SETTINGS | ||
Function | Label | Position |
Plug and play enabled | JP1 | Pins 1 & 2 closed |
Plug and play disabled | JP1 | Pins 2 & 3 closed |
Note: When plug and play is enabled SW1 is disabled |
BASE I/O ADDRESS SELECTION | |||||
Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | |
200h | Off | Off | Off | Off | |
220h | On | Off | Off | Off | |
» | 240h | Off | On | Off | Off |
260h | On | On | Off | Off | |
280h | Off | Off | On | Off | |
2A0h | On | Off | On | Off | |
2C0h | Off | On | On | Off | |
2E0h | On | On | On | Off | |
300h | Off | Off | Off | On | |
320h | On | Off | Off | On | |
340h | Off | On | Off | On | |
360h | On | On | Off | On | |
380h | Off | Off | On | On | |
3A0h | On | Off | On | On | |
3C0h | Off | On | On | On | |
3E0h | On | On | On | On |
