UNIDENTIFIED
VL100
Data bus: | 32-bit VL-Bus |
Size: | Three/quarter-length, full-height card |
Hard drive supported: | Two IDE(AT) interface devices |
Floppy drives supported: | Two 360KB, 720KB, 1.2MB, 1.44MB or 2.88MB drives |

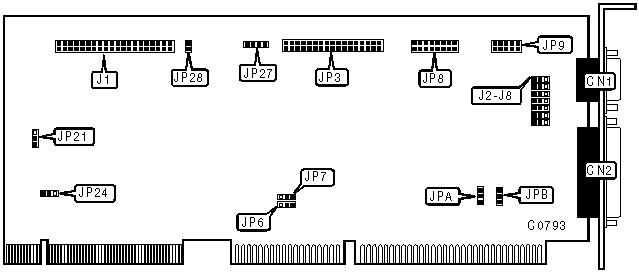

CONNECTIONS | |
Function | Location |
9-pin serial port 1 - external | CN1 |
25-pin parallel port - external | CN2 |
40-pin IDE(AT) connector | J1 |
34-pin cable connector - floppy drive | JP3 |
16-pin game port | JP8 |
10-pin serial port 2 - internal | JP9 |
4-pin connector - drive active LED | JP27 |
USER CONFIGURABLE SETTINGS | |||
Function | Location | Setting | |
» | Floppy drive enabled | J6/pins 1 & 2 | closed |
| Floppy drive disabled | J6/pins 2 & 3 | closed |
| VL100 supports two floppy drives | J7/pins 1 & 2 | closed |
| Reserved for factory use | J7/pins 2 & 3 | closed |
» | IDE interface enabled | JP21/pins 1 & 2 | closed |
| IDE interface disabled | JP21/pins 2 & 3 | closed |
» | VL100 supports two IDE drives | JP28 | open |
| VL100 supports one IDE drive | JP28 | closed |
» | IDE address is 034h, 038h, 03Ch | JP24/pins 1 & 2 | closed |
| IDE address is 0B4h, 0B8h, 0BCh | JP24/pins 2 & 3 | closed |
SERIAL PORTS CONFIGURATION | |||||||
Port 1 | Port 2 | J2 | J5 | J8 | JP6 | JP7 | |
» | COM1 | COM2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| COM2 | COM1 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 |
| COM1 | Disabled | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
| Disabled | COM1 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
| COM2 | Disabled | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 |
| Disabled | COM2 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 |
| COM3 | COM4 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| COM4 | COM3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| COM3 | Disabled | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 |
| Disabled | COM3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
| COM4 | Disabled | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 |
| Disabled | COM4 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 |
| COM1 | COM4 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 |
| COM4 | COM1 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
| COM1 | Disabled | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 |
| Disabled | COM1 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 |
| COM4 | Disabled | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 |
| Disabled | COM4 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 |
| COM2 | COM3 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
| COM3 | COM2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| COM2 | Disabled | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
| Disabled | COM2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
| COM3 | Disabled | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 |
| Disabled | COM3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
| Disabled | Disabled | 2 & 3 | 2 & 3 | N/A | N/A | N/A |
Note: Designated pins are in the closed position. The settings of COM3, COM4/ COM1, COM4/ COM2, COM3/ can be implemented only on card with M5105A4E I/O chip. |
PARALLEL PORT CONFIGURATION | ||
LPT | J3 | J4 |
LPT1(378h) | pins 1 & 2 closed | pins 1 & 2 closed |
LPT2(278h) | pins 1 & 2 closed | pins 2 & 3 closed |
LPT3(3BCh) | pins 2 & 3 closed | pins 1 & 2 closed |
Disabled | pins 2 & 3 closed | pins 2 & 3 closed |
BIOS ADDRESS | |||
Address | JPA | JPB | |
» | C8000h | closed | closed |
| D0000h | open | closed |
| D8000h | closed | open |
| E0000h | open | open |
