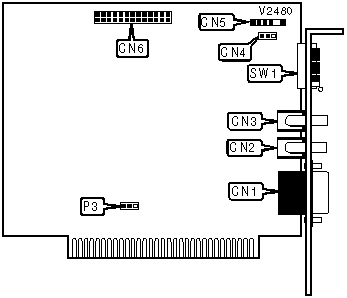

PARADISE SYSTEMS, INC.
AUTOSWITCH EGA 480
Card Type | Video card |
Video Chip Set | Unidentified |
Highest Resolution Supported | 640 x 480 |
Maximum Video Memory | 256KB DRAM (location unidentified) |
Data Bus | 8-bit ISA |
Video Types Supported | EGA/CGA |
CONNECTIONS | |||
Function | Label | Function | Label |
9-pin analog video connector | CN1 | Light pen connector | CN5 |
RCA connector | CN2 | Feature connector | CN6 |
RCA connector | CN3 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
» | Factory configured - do not alter | CN4 | Pins 2 & 3 closed |
» | Factory configured - do not alter | P3 | Pins 1 & 2 closed |
DISPLAY SELECTION (SINGLE MONITOR SYSTEMS) | |||||
Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/6 |
Monochrome | Off | Off | On | Off | Off |
40 column | On | Off | Off | On | Off |
80 column | Off | Off | Off | On | Off |
200 column | On | On | On | Off | Off |
350 column | Off | On | On | Off | Off |
Note: SW1/5 On enables AutoSwitch, Off disables AutoSwitch. |
PRIMARY DISPLAY SELECTION (TWO MONITOR SYSTEMS) | ||||||
Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
40 column | On | Off | Off | On | Off | Off |
80 column | Off | Off | Off | On | Off | Off |
200 column | On | On | On | Off | Off | Off |
350 column | Off | On | On | Off | Off | Off |
DISPLAY SELECTION (AUTO SWITCH) | ||||||
Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
40 column | On | On | On | On | Off | Off |
80 column | Off | On | On | On | Off | Off |
200 column | On | Off | On | On | Off | Off |
350 column | Off | Off | On | On | Off | Off |
