PROTEON, INC.

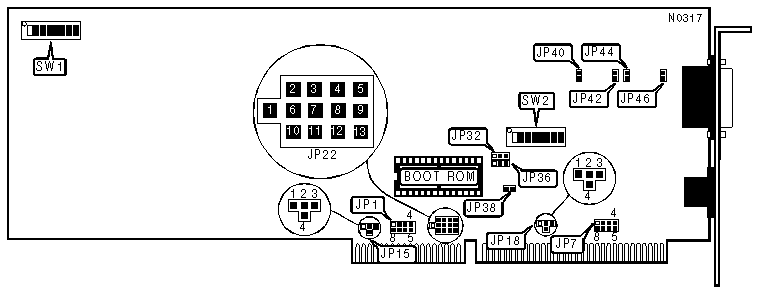

PRONET-10 P1308
NIC Type | Token Ring |
Transfer Rate | 4/16Mbps |
Data Bus | 16-bit ISA |
Topology | Star |
Wiring Type | Unshielded twisted pair AUI transceiver via DB-15 port |
Boot ROM | Available |
NODE ADDRESS | ||||||||
Node | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 | SW1/7 | SW1/8 |
0 | - | - | - | - | - | - | - | - |
1 | Off | On | On | On | On | On | On | On |
2 | On | Off | On | On | On | On | On | On |
3 | Off | Off | On | On | On | On | On | On |
4 | On | On | Off | On | On | On | On | On |
251 | Off | Off | On | Off | Off | Off | Off | Off |
252 | On | On | Off | Off | Off | Off | Off | Off |
253 | Off | On | Off | Off | Off | Off | Off | Off |
254 | On | Off | Off | Off | Off | Off | Off | Off |
255 | Off | Off | Off | Off | Off | Off | Off | Off |
Note:Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 1 is the Least Significant Bit and switch 8 is the Most Significant Bit. The switches have the following decimal values: switch 1=1, 2=2, 3=4, 4=8, 5=16, 6=32, 7=64, 8=128. Turn off the switches and add the values of the off switches to obtain the correct node address. (On=0, off=1) |
16-BIT DMA CHANNEL | |||
Channel | JP1 | JP15 | |
» | DMA5 | Pins 3 & 4 and 5 & 6 closed | Pins 2 & 3 closed |
DMA6 | Pins 3 & 4 and 2 & 7 closed | Pins 2 & 4 closed | |
DMA7 | Pins 3 & 4 and 1 & 8 closed | Pins 1 & 2 closed | |
Disabled | Open | Open | |
Note:For use in an AT-class machine only. |
8-BIT DMA CHANNEL | |||
Channel | JP7 | JP18 | |
» | DMA1 | Pins 3 & 4 and 2 & 7 closed | Pins 1 & 2 closed |
DMA2 | Pins 3 & 4 and 1 & 8 closed | Pins 2 & 3 closed | |
DMA3 | Pins 3 & 4 and 5 & 6 closed | Pins 2 & 4 closed | |
Disabled | Open | Open | |
Note:Can be used in either a PC/XT-class machine or an AT-class machine. |
INTERRUPT REQUEST | ||
IRQ | JP22 | |
» | 2 | Pins 2 & 6 closed |
3 | Pins 5 & 9 closed | |
4 | Pins 4 & 8 closed | |
5 | Pins 3 & 7 closed | |
10 | Pins 9 & 13 closed | |
11 | Pins 8 & 12 closed | |
12 | Pins 7 & 11 closed | |
14 | Pins 1 & 6 closed | |
15 | Pins 6 & 10 closed |
COMPATIBILITY MODE | |||
Setting | JP32 | JP36 | |
» | Compatibility mode enabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
Extended mode enabled | Pins 2 & 3 closed | Pins 2 & 3 closed | |
Note:Extended mode provides 16-bit data transfers and hardware checksums in an AT-class machine when the card is installed in a 16-bit slot. When the card is installed in an 8-bit slot, extended mode only provides
hardware checksums.
|
BOOT ROM | ||
Setting | JP38 | |
» | Disabled | Open |
Enabled | Closed |
CABLE TYPE | ||||
Type | JP40 | JP42 | JP44 | JP46 |
Unshielded twisted pair | Closed | Closed | Closed | Closed |
AUI transceiver via DB-15 port | Open | Open | Open | Open |
BOOT ROM ADDRESS | |||||
Address | SW2/1 | SW2/2 | SW2/3 | SW2/4 | |
C0000h | On | On | On | On | |
C4000h | On | On | On | Off | |
C8000h | On | On | Off | On | |
CC000h | On | On | Off | Off | |
D0000h | On | Off | On | On | |
D4000h | On | Off | On | Off | |
» | D8000h | On | Off | Off | On |
DC000h | On | Off | Off | Off | |
E0000h | Off | On | On | On | |
E4000h | Off | On | On | Off | |
E8000h | Off | On | Off | On | |
EC000h | Off | On | Off | Off | |
F0000h | Off | Off | On | On | |
F4000h | Off | Off | On | Off | |
F8000h | Off | Off | Off | On | |
FC000h | Off | Off | Off | Off |
I/O BASE ADDRESS | ||||
Address | SW2/5 | SW2/6 | SW2/7 | SW2/8 |
300h 1 | On | On | On | On |
308h | On | On | On | Off |
310h 1 | On | On | Off | On |
318h | On | On | Off | Off |
320h 1 | On | Off | On | On |
328h | On | Off | On | Off |
330h 1 | On | Off | Off | On |
338h | On | Off | Off | Off |
340h 1 | Off | On | On | On |
348h | Off | On | On | Off |
350h 1 | Off | On | Off | On |
358h | Off | On | Off | Off |
360h 1 | Off | Off | On | On |
368h | Off | Off | On | Off |
370h 1 | Off | Off | Off | Off |
378h | Off | Off | Off | Off |
Note: Use any of the above settings when compatibility mode (JP32 & JP36) is enabled. Note 1 :Use only these settings when extended mode (JP32 & JP36) is enabled. |
