KYE INTERNATIONAL CORPORATION
GE2000II-TP
NIC Type | Ethernet |
Network Transfer Rate | 10Mbps |
Data Bus | 16-bit ISA |
Topology | Linear Bus, Star |
Wiring Type | Unshielded twisted pair AUI transceiver via DB-15 port |
Boot ROM | Available |

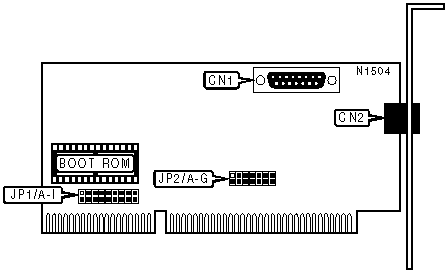

CONNECTIONS | |||
Function | Label | Function | Label |
AUI transceiver via DB-15 port | CN1 | Unshielded twisted pair port | CN2 |
BASE I/O ADDRESS SELECTION | ||||
Address | JP2/A | JP2/B | JP2/C | |
200h | Open | Open | Closed | |
220h | Closed | Open | Closed | |
240h | Open | Closed | Closed | |
260h | Closed | Closed | Closed | |
» | 300h | Open | Open | Open |
320h | Closed | Open | Open | |
340h | Open | Closed | Open | |
360h | Closed | Closed | Open |
INTERRUPT SELECTIOPEN | |||||||||
IRQ | JP1/A | JP1/B | JP1/C | JP1/D | JP1/E | JP1/F | JP1/G | JP1/H | JP1/I |
Jumperless | Open | Open | Open | Open | Open | Open | Open | Open | Closed |
2 | Open | Open | Open | Open | Open | Open | Open | Closed | Open |
3 | Open | Open | Open | Open | Open | Open | Closed | Open | Open |
4 | Open | Open | Open | Open | Open | Closed | Open | Open | Open |
5 | Open | Open | Open | Open | Closed | Open | Open | Open | Open |
10 | Open | Open | Open | Closed | Open | Open | Open | Open | Open |
11 | Open | Open | Closed | Open | Open | Open | Open | Open | Open |
12 | Open | Closed | Open | Open | Open | Open | Open | Open | Open |
15 | Closed | Open | Open | Open | Open | Open | Open | Open | Open |
BOOT ROM CONFIGURATION | |
Setting | JP2 |
Enabled | Closed |
Disabled | Open |
BOOT ROM JUMPER CONFIGURATION | |||||
Setting | JP2/D | JP2/E | JP2/F | JP2/G | |
C000h | Open | Open | Open | Closed | |
C400h | Closed | Open | Open | Closed | |
C800h | Open | Closed | Open | Closed | |
CC00h | Closed | Closed | Open | Closed | |
» | D000h | Open | Open | Closed | Closed |
D400h | Closed | Open | Closed | Closed | |
D800h | Open | Closed | Closed | Closed | |
DC00h | Closed | Closed | Closed | Closed |
