GATEWAY COMMUNICATIONS, INC.
G/ETHERTWIST MC ADAPTER
NIC Type | Ethernet |
Transfer Rate | 10Mbps |
Data Bus | 16-bit MCA |
Topology | Star |
Wiring Type | Shielded/Unshielded twisted pair AUI transceiver via DB-15 port |

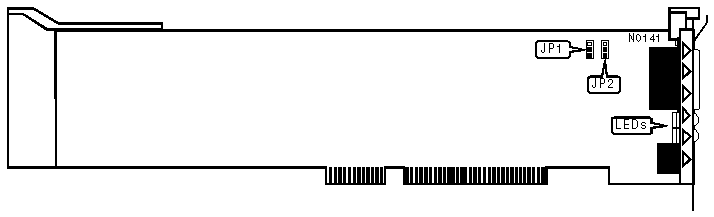

LINK INTEGRITY TEST | ||
Setting | JP31 | |
» | Enabled | Pins 1 & 2 Closed |
Disabled | Pins 2 & 3 Closed | |
Note:Link Integrity is only used with 10Base-T wiring. When using an AUI transciever, the test should be disabled. |
CABLE TYPE SELECT | ||
Type | JP1 | |
» | Shielded/Unshielded twisted pair | Pins 1 & 2 Closed |
AUI transceiver via DB-15 port | Pins 2 & 3 Closed |
DIAGNOSTIC LED(S) | |
Status | Condition |
Jabber LED (1) on (Red) | Adapter is continually sending random data |
Link test LED (2) on (Green) | Network connection good |
Link test LED (2) blinks (Green) | Wiring error, disabled test jumper |
Transmit LED (3) blinks (Red) | Data is being transmitted |
Receive LED (4) blinks (Red) | Data is being received |
MISCELLANEOUS NOTES |
Different drivers must be used for the National & the Fujitsu chipset cards, & are not interchangeable. Fujitsu adapters may be used for either 8 or 16 bit Fujitsu cards. While the National chipset cards require a different driver for an 8 or 16 bit card. |
