GARRETT COMMUNICATIONS
MAGNUM 120
Card Type | Ethernet Transceiver |
NIC Type | Ethernet |
Maximum Onboard Memory | Unidentified |
Boot ROM | Not available |
Network Transfer Rate | 10Mbps |
Topology | Linear Bus |
Wiring Type | AUI transceiver via DB-15 port (2), RG-58A/U 50ohm coaxial |
Data Bus | External |

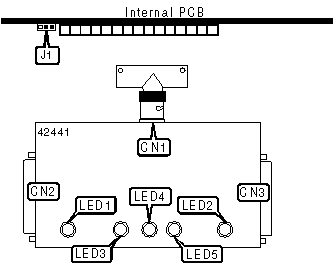

CONNECTIONS | |||
Function | Label | Function | Label |
BNC-T network tap connector | CN1 | AUI connector | CN3 |
AUI connector | CN2 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
SQE on with LED indication | J1 | Pins 1 & 2 closed | |
SQE on without LED indication | J1 | Open | |
» | SQE off | J1 | Pins 2 & 3 closed |
DIAGNOSTIC LED(S) | |||
LED | Color | Status | Condition |
LED1 | Green | On | Data is being transmitted (port 2) |
LED1 | Green | Off | Data is not being transmitted (port 2) |
LED2 | Green | On | Data is being transmitted (port 3) |
LED2 | Green | Off | Data is not being transmitted (port 3) |
LED3 | Green | On | Data is being received |
LED3 | Green | Off | Data is not being received |
LED4 | Yellow | On | Collision detected on network |
LED4 | Yellow | Off | Collision not detected on network |
LED5 | Yellow | On | SQE enabled |
LED5 | Yellow | Off | SQE disabled |
