ASUS COMPUTER INTERNATIONAL
P/I-XP6NP5
Processor | Pentium Pro |
Processor Speed | 150/166/180/200MHz |
Chip Set | Intel |
Video Chip Set | None |
Maximum Onboard Memory | 256MB (EDO supported) |
Maximum Video Memory | None |
Cache | 256/512KB (located on Pentium Pro CPU) |
BIOS | Unidentified |
Dimensions | 330mm x 218mm |
I/O Options | 32-bit PCI slots (5), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connector, ATX power connector, MediaBus slot |
NPU Options | None |

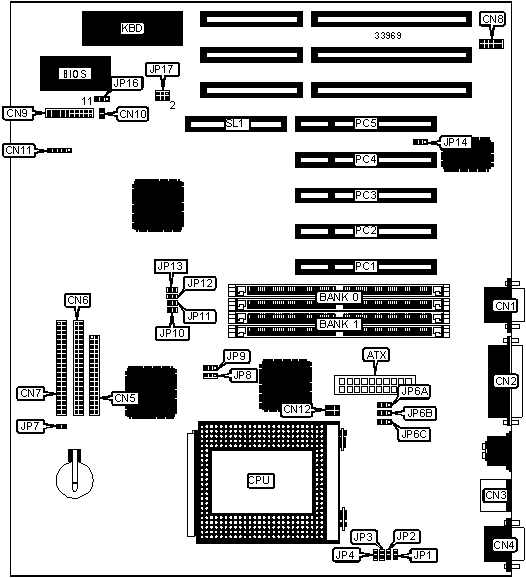

CONNECTIONS | |||
Purpose | Location | Purpose | Location |
ATX power connector | ATX | Speaker | CN9 pins 7 - 10 |
Serial port 2 | CN1 | System power LED | CN9 pins 12 & 13 |
Parallel port | CN2 | Green PC connector | CN9 pins 14 & 15 |
PS/2 mouse port | CN3 | ATX power switch | CN9 pins 16 & 17 |
Serial port 1 | CN4 | Reset switch | CN9 pins 19 & 20 |
Floppy drive interface | CN5 | IDE interface LED | CN10 |
IDE interface 2 | CN6 | IR connector | CN11 |
IDE interface 1 | CN7 | Chassis fan power | CN12 |
USB connector | CN8 | 32-bit PCI slots | PC1 - PC5 |
Power LED & keylock | CN9 pins 1 - 5 | MediaBus slot | SL1 |
USER CONFIGURABLE SETTINGS | |||
Function | Label | Position | |
| Battery test lead normal operation | JP7 | Closed |
| Battery test lead test mode | JP7 | Open |
» | On board I/O enabled | JP14 | Pins 1 & 2 closed |
| On board I/O disabled | JP14 | Pins 2 & 3 closed |
» | CMOS memory normal operation | JP16 | Pins 2 & 3 closed |
| CMOS memory clear | JP16 | Pins 1 & 2 closed |
» | Flash BIOS normal operation | JP17 | Pins 1 & 2 closed |
| Flash BIOS boot block enabled | JP17 | Pins 2 & 3 closed |
DRAM CONFIGURATION | ||
Size | Bank 0 | Bank 1 |
8MB | (2) 1M x 36 | None |
16MB | (2) 2M x 36 | None |
16MB | (2) 1M x 36 | (2) 1M x 36 |
24MB | (2) 2M x 36 | (2) 1M x 36 |
32MB | (2) 4M x 36 | None |
32MB | (2) 2M x 36 | (2) 2M x 36 |
40MB | (2) 4M x 36 | (2) 1M x 36 |
48MB | (2) 4M x 36 | (2) 2M x 36 |
64MB | (2) 8M x 36 | None |
64MB | (2) 4M x 36 | (2) 4M x 36 |
72MB | (2) 8M x 36 | (2) 1M x 36 |
80MB | (2) 8M x 36 | (2) 2M x 36 |
96MB | (2) 8M x 36 | (2) 4M x 36 |
128MB | (2) 8M x 36 | (2) 8M x 36 |
128MB | (2) 16M x 36 | None |
DRAM CONFIGURATION (CON'T) | ||
Size | Bank 0 | Bank 1 |
136MB | (2) 16M x 36 | (2) 1M x 36 |
144MB | (2) 16M x 36 | (2) 2M x 36 |
160MB | (2) 16M x 36 | (2) 4M x 36 |
192MB | (2) 16M x 36 | (2) 8M x 36 |
256MB | (2) 16M x 36 | (2) 16M x 36 |
Note: Board accepts EDO memory. Banks are interchangeable. |
CACHE CONFIGURATION |
Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
CPU SPEED SELECTION | ||||||||
CPU speed | Clock speed | Multiplier | JP8 | JP9 | JP10 | JP11 | JP12 | JP13 |
150MHz | 60MHz | 2.5x | 2 & 3 | 1 & 2 | Closed | Closed | Closed | Open |
166MHz | 66MHz | 2.5x | 1 & 2 | 2 & 3 | Closed | Closed | Closed | Open |
180MHz | 60MHz | 3x | 2 & 3 | 1 & 2 | Closed | Closed | Open | Closed |
200MHz | 66MHz | 3x | 1 & 2 | 2 & 3 | Closed | Closed | Open | Closed |
Note: Pins designated should be in the closed position. |
CPU VOLTAGE SELECTION | ||||
Voltage | JP1 | JP2 | JP3 | JP4 |
2.1v | Open | Open | Open | Closed |
2.2v | Open | Open | Closed | Open |
2.3v | Open | Open | Closed | Closed |
2.4v | Open | Closed | Open | Open |
2.5v | Open | Closed | Open | Closed |
2.6v | Open | Closed | Closed | Open |
2.7v | Open | Closed | Closed | Closed |
2.8v | Closed | Open | Open | Open |
2.9v | Closed | Open | Open | Closed |
3.0v | Closed | Open | Closed | Open |
3.1v | Closed | Open | Closed | Closed |
3.2v | Closed | Closed | Open | Open |
3.3v | Closed | Closed | Open | Closed |
3.4v | Closed | Closed | Closed | Open |
3.5v | Closed | Closed | Closed | Closed |
3.3V POWER SOURCE SELECTION | ||||
Source | JP6A | JP6B | JP6C | |
» | ATX power supply | Pins 2 & 3 closed | Pins 2 & 3 closed | Pins 2 & 3 closed |
| Onboard regulator | Pins 1 & 2 closed | Pins 1 & 2 closed | Pins 1 & 2 closed |
