UNIDENTIFIED
ZEGA-LONG
Category | Video |
Video Types Supported | EGA |
Video Processor | Unidentified |
Highest Resolution Supported | 720 x 350 (monochrome) |
Data Bus Type | 8-bit ISA |
Memory Type | DRAM |
Maximum Onboard Memory | 256KB |

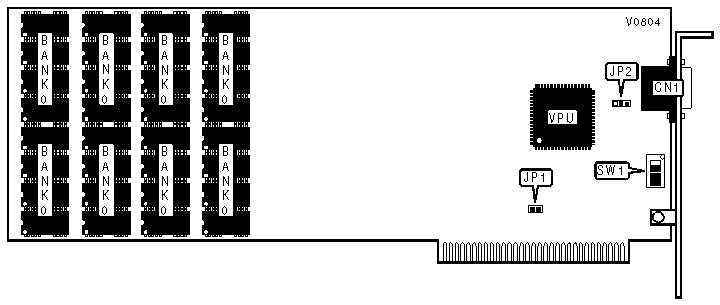

CONNECTIONS | |
Purpose | Location |
9-pin digital video port | CN1 |
I/O ADDRESS | ||
» Address | JP1 | |
» | 3XXh | Closed |
» | 2XXh | Open |
MONITOR TYPE | ||
» Setting | JP2 | |
» | EGA monitor | Pins 2 & 3 closed |
» | Non-EGA monitor | Pins 1 & 2 closed |
DISPLAY SETTINGS | |||||
» Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | |
» | EGA (640 x 350) | Off | On | On | Off |
» | CGA (320 x 200) | Off | On | On | On |
» | Monochrome/(80 x 25 color secondary) | Off | On | Off | Off |
» | Monochrome/(40 x 25 color secondary) | Off | On | Off | On |
» | Color (80 x 25) | On | Off | Off | Off |
» | Color (40 x 25) | On | Off | Off | On |
